南京五桥
- 详细介绍
南京长江第五大桥包含跨江大桥跨大堤及滨江大道桥、丰子河跨线桥、立新路3座桥。

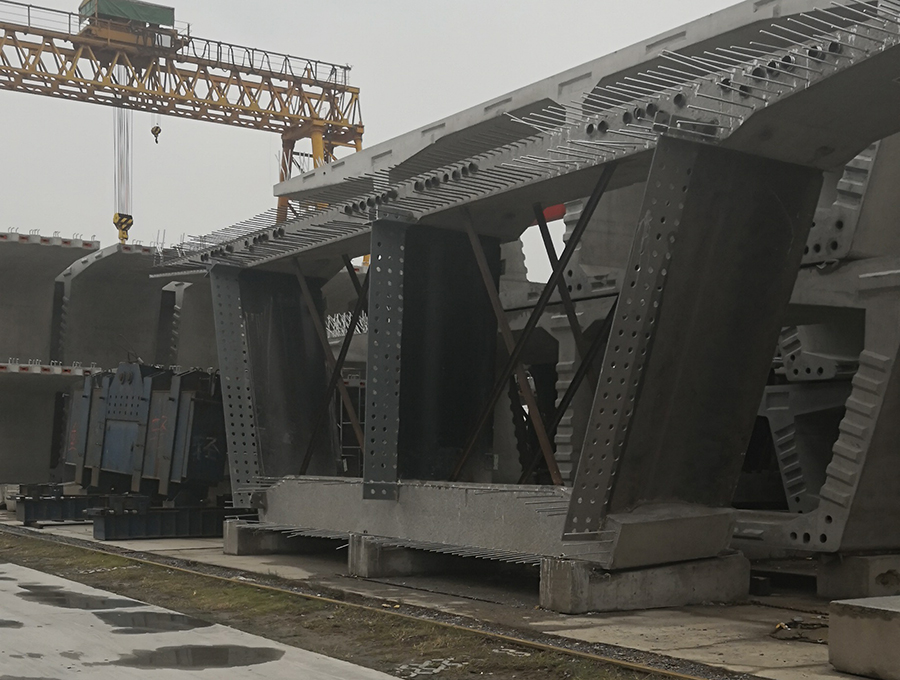

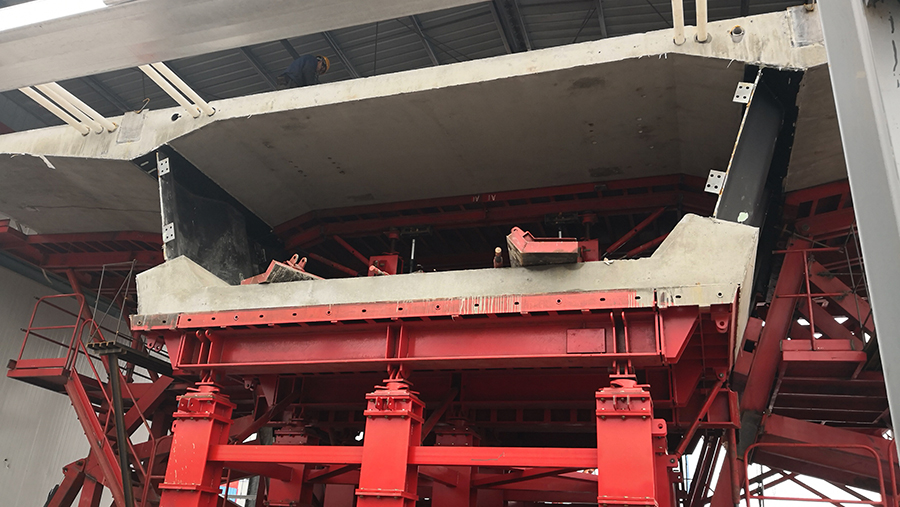

1、跨大堤及滨江大道桥为主跨 78m 的三跨波形钢腹板预应力混凝土连续梁桥。左幅桥跨布置为 41+78+45m,右幅桥跨布置为45+78+41m,总长 164m。 跨大堤及滨江大道桥主梁采用单箱双室斜钢腹板预应力混凝土箱梁。主梁主体采用悬臂节段预制拼装。 波纹钢腹板与混凝土顶底板工厂预制,形成整体节段,现场吊装。
2、丰子河跨线桥为主跨 68m 的三跨波形钢腹板预应力混凝土连续梁桥。左右幅桥跨布置为 38+68+38m,总长 144m。全部桥跨均位于直线段。 丰子河跨线桥主梁采用单箱单室斜钢腹板预应力混凝土箱梁。主梁主体采用悬臂节段预制拼装。 波纹钢腹板与混凝土顶底板工厂预制,形成整体节段,现场吊装。
3、立新路跨线桥为主跨 46m 的三跨波形钢腹板预应力混凝土连续梁桥。左右幅桥跨布置为 31+46+31m,总长 108m。全部桥跨均位于直线段。立新路跨线桥主梁采用单箱单室斜钢腹板预应力混凝土箱梁。主梁主体采用悬臂节段预制拼装。 波纹钢腹板与混凝土顶底板工厂预制,形成整体节段,现场吊装。
