山东京台高速徒骇河大桥
- 详细介绍
徒骇河特大桥主桥上部结构为(75+130+75)m波形钢腹板变截面预应力砼连续梁,左右分幅设置,单幅桥宽20.5m,双幅2%横坡,单箱双室截面。箱梁底宽14.5m,两侧翼缘板悬臂长3.0m,全宽20.5m。箱梁横桥向底板保持水平,顶面设2.0%的单向横坡,由箱梁腹板高度不同形成。中支点处箱梁中心高度8.2m,边支点及跨中箱梁中心高度3.5m,梁高以1.8次抛物线变化。顶板厚0.35m,悬臂板端部厚0.2m,根部厚0.80m,按折线变化。波形钢腹板厚18mm~30mm,按各悬浇阶段变化;底板厚0.32m~1.0m,按1.8次抛物线变化。

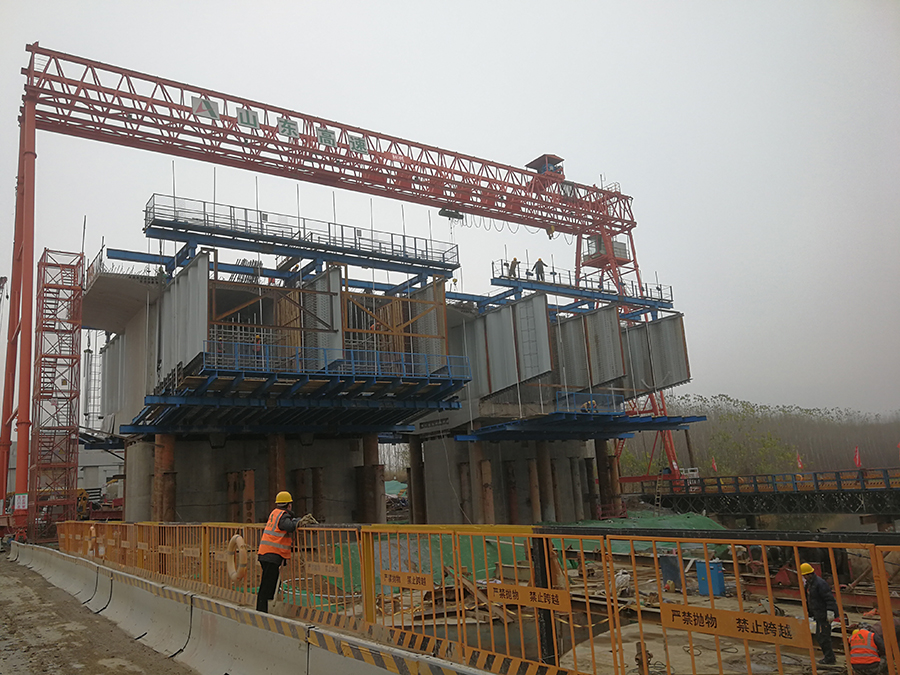

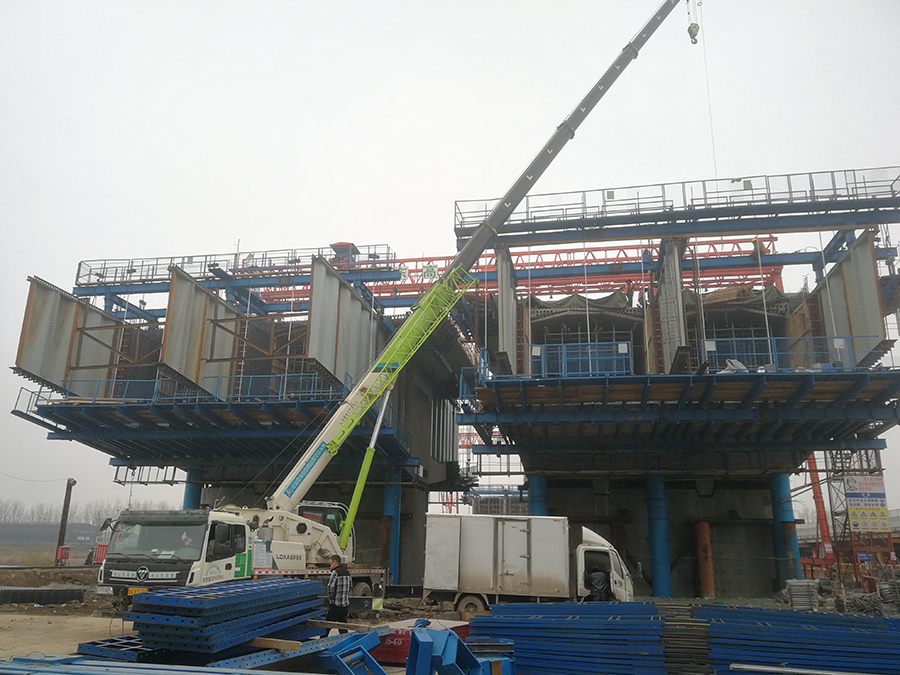

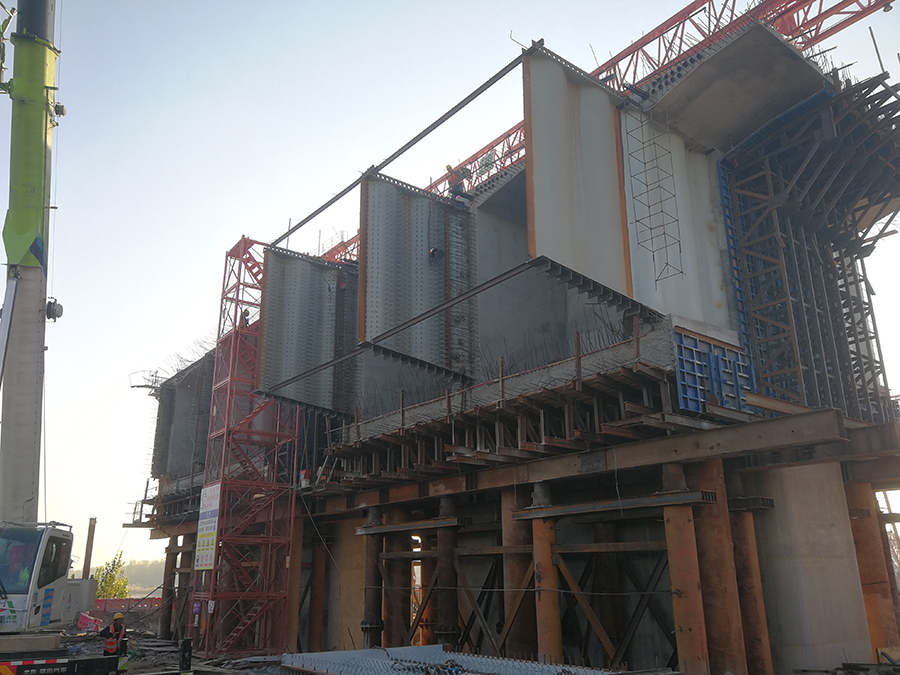

徒骇河大桥波形采用1600型,材料为Q355NHD耐候钢。波形钢腹板与顶板间采用双PBL键连接,与底板间采用翼缘型角钢连接键连接方式。
